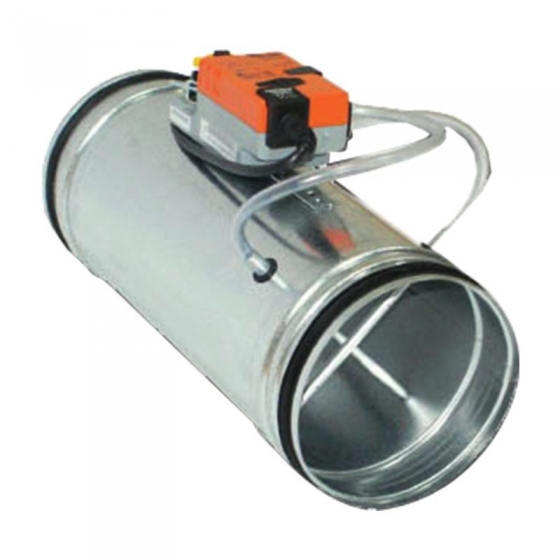

VAV-KC 125 motoros mozgatású, szigeteletlen házas légmennyiség szabályzó (NA125; 24V)
| Ft /darab | ||||
|---|---|---|---|---|
| Nettó | Bruttó | |||
| Az Ön ára | 140 550 Ft | 178 498 Ft | ||
| Szállítási idő: | 3 - 5 hét | |||
| Jótállás: | 12 hónap | |||
|
Ez a termék sem a mi raktárunkban, sem a beszállítóinknál nincs készleten, így kifejezetten az Ön megrendelésére gyártatjuk le, illetve szerezzük be. Átlagos szállítási ideje 3 - 5 hét (Az átlagos szállítási idő az az időtartam, amennyi alatt a termék az ügyfeleink megrendelésétől, illetve az általuk kifizetett vételár beérkezésétől számítva, hozzánk általában megérkezik). Ha ilyen terméket rendel, az általunk vállalt szállítási határidőt egy e-mailben pontosítjuk. Amennyiben az ebben vállalt szállítási határidő több, mint az itt, a webshopban eredetileg kiközölt 3 - 5 hét, Ön a megrendelését 1 napon belül, egy válasz e-mailben minden további következmény nélkül lemondhatja. |
||||
| Figyelem! Ezt a terméket nem tartjuk raktáron. Ha rendel belőle, megrendelését előreutalással kell kifizetnie! | ||||
|
Figyelem! Az adószámmal rendelkező vállalkozások és közintézmények nagykereskedelmi áron történő vásárlásához regisztráció / bejelentkezés szükséges! |
||||
-
Termék cikkszám: B050402000125
NA 125 mm névleges méretű, változtatható térfogatáramú légmennyiség szabályzó befúvó és elszívó rendszerekhez. A szabályzó zsalu légtömör. Mérő egységgel, motoros mozgatással és beépített nyomáskapcsolóval felszerelt. A meghajtómotor 24 Voltos (AC 24V 50/60 Hz vagy DC 24V - Belimo típus), a készülékház nem szigetelt.
Leírás
Alkalmazási terület:
- A légtechnikai csővezetékbe építhető
- Állandó légsebesség tartására vagy változó légszállítás esetén alkalmazhatók mind elszívó, mind befúvó rendszereknél
Műszaki adatok:
- Nyomaték: 5Nm (LMV-D3-MP) / 10Nm (NMV-D3-MP)
- Elforgási szög: 95°, állítható, mechanikus ütközőkkel vagy elektronikus határolással
Vezérlés:
- Érzékelő típusa: Belimo D3 dinamikus válaszjellel
- Érzékelési tartomány: 0 ... 600 Pa
- Tulajdonság: egyedi érzékelő
- Működési nyomás: ±3000Pa
- Működési tartomány: 0...+50°C / 5...95%rh, kondenzáció nem lehetséges
Működési tartomány:
- Névleges légszállítás - Vnom (az ügyfél igényétől függ)
- ΔP @ Vnom (nyomáskülönbség Vnom-nál) – 50 ... 450Pa
- Maximális légszállítás - Vmax 20 ... 100% Vnom
- Minimális légszállítás - Vmin 0 ... 100% Vmax-ig
- Közepes légszállítás - Vmid 50%-a a Vmin - Vmax közötti tartománynak
Hagyományos vezérlő jel VAV alkalmazáshoz:
- Referencia jel DC 2 ... 10V / (4..20mA 500Ω-os ellenállással), min. 100kOh beépített ellenállás
- DC 0 ... 10V / (0..20mA 500Ω-os ellenállással), min. 100kOh beépített ellenállás
- Folyamatos: DC 0... 10V, min. 100kOh beépített ellenállás
- Folyamatos: DC 0 ... 10V
VAV működési mód Y bemeneti referencia jelhez (3 csatlakozás):
- Referencia jel DC 2 ... 10V / (4..20mA 500Ω-os ellenállással), min. 100kOh beépített ellenállás
- DC 0 ... 10V / (0..20mA 500Ω-os ellenállással), min. 100kOh beépített ellenállás
- Folyamatos: DC 0... 10V, min. 100kOh beépített ellenállás
Működési mód aktuális U5 értékjelhez (5 csatlakozás):
- DC 2...10V, max 0.5mA
- DC 0...10V, max 0.5mA
- Folyamatos : légmennyiség, zsaluállás vagy nyomáskülönbség, max. 0.5mA
CAV működési mód (állandó légmennyiség):
- ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24V elektromos betáp esetében)
Elektromos betáplálás és vezeték:
- Elektromos betáp: AC 24V 50/60 Hz vagy DC 24V
- Kábelt: LMV / NMV - 4VA / 5VA (Imax 8A @ 5ms)
- Kábel méret: 4 x 0,75mm²
- Teljesítmény felvétel: LMV / NMV - 2W / 3W
- Védelmi osztály: III. extra-alacsony feszültség
- Elektromágneses kompatibilitás: CE, 89/336/EEC szerint
- Üzem/alkalmazhatói léghőmérséklet: 0 … +50°C
- Üzemi/alkalmazható páratartalom: 5 … 95% r.h., kondenzáció nem lehetséges (60730-1 szerint)
Geometriai méretek +
légszállítási- és súly adatok
Elhelyezési vázlat
