A termék tényleges megjelenése a fényképen látottól eltérhet.

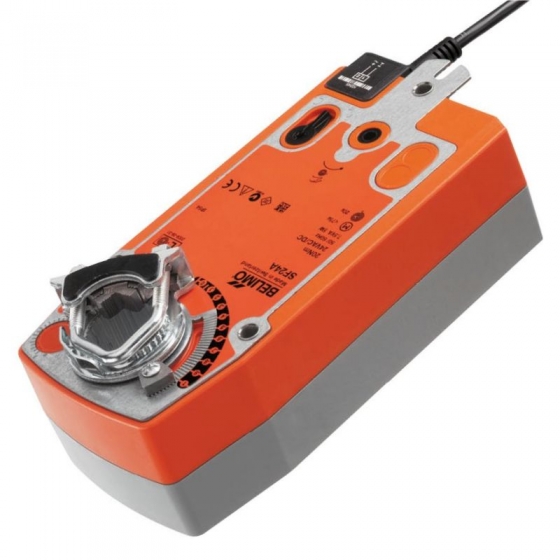

Belimo SFA rugóvisszatérítéses zsalumozgató, 24-240 V (20 Nm; 4 m²-ig)

	Ft /darab

	Nettó	Bruttó
Az Ön ára	179 169 Ft	227 545 Ft
Szállítási idő:	3 - 5 hét
Jótállás:	12 hónap
Ez a termék sem a mi raktárunkban, sem a beszállítóinknál nincs készleten, így kifejezetten az Ön megrendelésére gyártatjuk le, illetve szerezzük be. Átlagos szállítási ideje 3 - 5 hét (Az átlagos szállítási idő az az időtartam, amennyi alatt a termék az ügyfeleink megrendelésétől, illetve az általuk kifizetett vételár beérkezésétől számítva, hozzánk általában megérkezik). Ha ilyen terméket rendel, az általunk vállalt szállítási határidőt egy e-mailben pontosítjuk. Amennyiben az ebben vállalt szállítási határidő több, mint az itt, a webshopban eredetileg kiközölt 3 - 5 hét, Ön a megrendelését 1 napon belül, egy válasz e-mailben minden további következmény nélkül lemondhatja.
Figyelem! Ezt a terméket nem tartjuk raktáron. Ha rendel belőle, megrendelését előreutalással kell kifizetnie!
Figyelem! Az adószámmal rendelkező vállalkozások és közintézmények nagykereskedelmi áron történő vásárlásához regisztráció / bejelentkezés szükséges!

Termék cikkszám: K080514001000

Multifeszültség-kivitelű (24-240 V betápfeszültség mellett is alkalmazható) rugóvisszatérítéses, 20 Nm forgatónyomatékú zsalumozgató motor maximum 4 m² keresztmetszetű fagyvédelmi zsalukhoz, beépített végálláskapcsolóval, segédkapcsoló nélkül. Közvetlenül a zsalu tengelyére szerelhető. Megfordítható forgásirányú (beépítés szerint). Egy univerzális bilincs segítségével a zsalu tengelyére egyszerűen, közvetlenül felszerelhető. Az elfordulásgátló szerkezet szériatartozék.

Leírás

Általános leírás a Belimo SFA és SFA-S2 típusokhoz

Gyártmány:

Belimo

Alkalmazási terület:

Fagyvédelmi zsalukhoz

Műszaki jellemzők:

Nyomaték: 20 Nm
Névleges feszültség: 24-240 V AC / 24-125 V DC
Szabályzás: nyit/zár, rugó visszatérítéssel
Segédkapcsoló (SFA-S2): 2 x EPU, 1 mA … 3 (0.5) A, AC 250 V (egyszer fix 10% és egyszer 10…90% állítható)

Kiegészítők (opcionális):

ZG-AFB kiegészítők NF zsalumozgató tengelyrögzítéséhez
KG 8 gömbcsukló Belimo zsalumozgató motorhoz
KH 8 univerzális mozgató kar Belimo zsalumozgató motorhoz

Műszaki adatok:

Teljesítmény felvétel:
- Üzemi: 6,5 W a névleges nyomaték esetén
- Nyugalmi állapotban: 3,5 W
- Kábel méretezéshez: 18 VA
Forgásirány: megfordítható (beépítés szerint)
Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót elérte
Futásidő (motor): 75 sec. / 90°
Futásidő (rugó visszatérítés): <20 sec. / 90°
Hangteljesítmény szint: max. 45 dB
Védettség: IP54 minden helyzetben

Geometriai méretek (SFA)

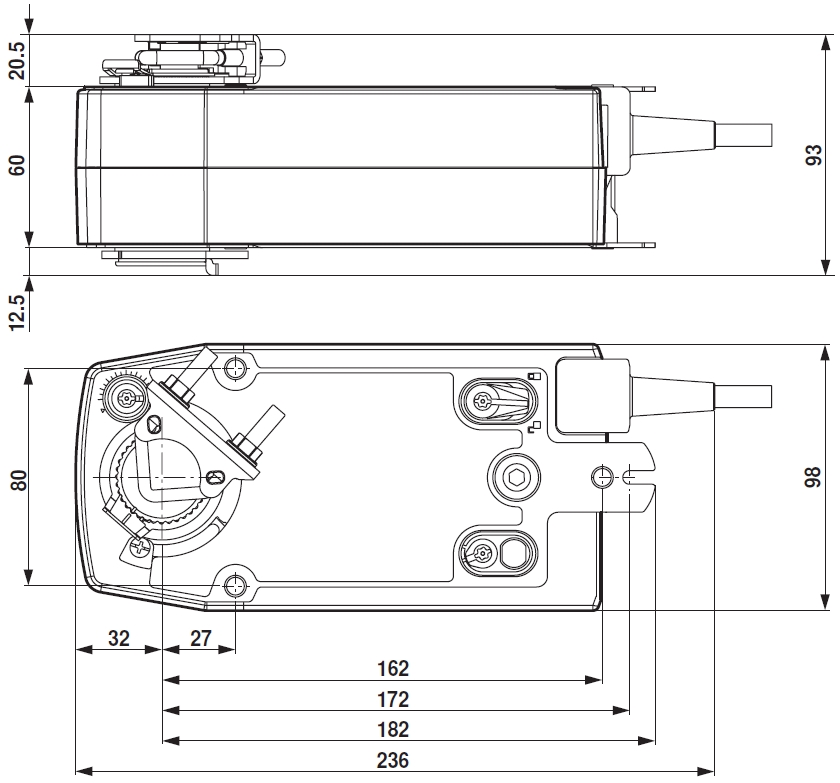

NFA Belimo zsalumozgató motor - geometriai méretek

Kapcsolási vázlat (SFA)

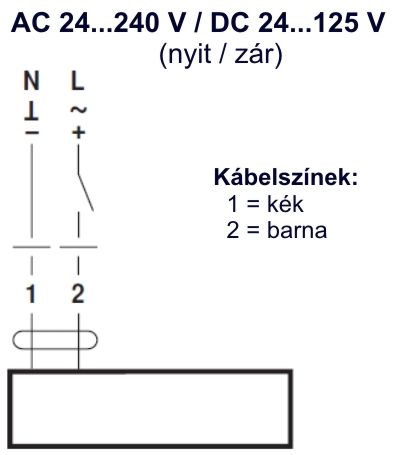

Belimo NF24A-SR zsalumozgató motor - kapcsolási vázlat

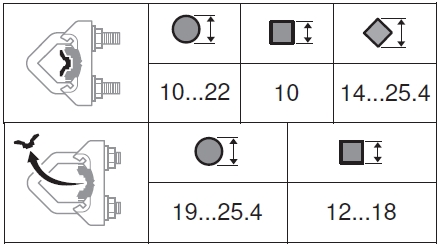

Befogási tartomány

Segédkapcsoló

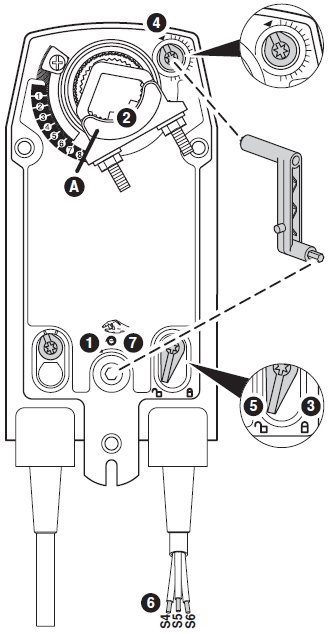

Belimo NFS-(S) zsalumozgatók kiegészítő kapcsolók beállítása

Segédkapcsolók beállítása:

Kézi vezérlés: forgassa el a kézi hajtókart, amíg a kívánt kapcsolási pozíciót be nem állítja
Orsóbilincs: Az "A" vonal a szelepmozgató kívánt kapcsolási helyzetét mutatja a skálán
Rögzítse a reteszelő szerkezetet. Forgassa a reteszelő kapcsolót a "Reteszelt lakat" szimbólumra
Segédkapcsoló: forgassa el a forgatógombot, amíg a bevágás a nyíl szimbólumra nem mutat
A reteszelőszerkezet kinyitása: forgassa a reteszelő kapcsolót a "Kinyitott lakat" szimbólumra, vagy oldja ki a kézi hajtókarral
Kábelkapcsolat-folytonosság ellenőrzése: S4 + S5 vagy S4 + S6-hoz
Kézi felülírás: forgassa el a kézi hajtókart, amíg a kívánt kapcsolási pozíciót be nem állítja, és ellenőrizze, hogy a folytonosságvizsgáló mutatja-e a kapcsolási pontot

Letölthető műszaki adatlap

Az összes légmennyiség szabályzót IDE kattintva tekintheti meg

Kapcsolódó termékek

Kiegészítő ZG-AFB tengelyrögzítő zsalumozgatókhoz

Termék cikkszám: K080514000000

37 920 Ft + ÁFA (bruttó 48 158 Ft)

37 920 Ft + ÁFA (bruttó 48 158 Ft)/darab

Előreutalással megrendelhető termék (Önnek szerezzük be)!

Szállítási idő: 3 - 5 hét

Kiegészítő szett NF...A és SF...A típusú Belimo zsalumozgató motorok tengelyrögzítéséhez, amennyiben nem lehetséges közvetlenül a tengelyre erősíteni a mozgatómotort. Az elemek és csavarok horganyzott acélból készülnek, a szett súlya nettó 620 gramm.

Részletesen

Kiegészítő KH8-DIA 10-18 mm mozgató kar zsalumozgatókhoz

Termék cikkszám: K080202001000

7 159 Ft + ÁFA (bruttó 9 092 Ft)

7 159 Ft + ÁFA (bruttó 9 092 Ft)/darab

Előreutalással megrendelhető termék (Önnek szerezzük be)!

Szállítási idő: 2 - 3 hét

Univerzális mozgató kar Belimo zsalumozgató motorokhoz 10 mm-től 18 mm tengelyármérőig. Anyaga: horganyzott acél, súlya: nettó 100 gramm.

Részletesen

Kiegészítő KG 8 gömbcsukló zsalumozgató motorokhoz

Termék cikkszám: K080202002000

7 404 Ft + ÁFA (bruttó 9 403 Ft)

7 404 Ft + ÁFA (bruttó 9 403 Ft)/darab

Előreutalással megrendelhető termék (Önnek szerezzük be)!

Szállítási idő: 2 - 3 hét

Gömbcsukló 8 mm átmérőjű tengelyek összekapcsolására, Belimo zsalumozgató motorokhoz. Alkalmazható: LF.., LMQ..A, NF..A, NKQ..A, NM..A, NMC..A, NMQ..A, SF..A, SM..A, SMC..A, SMD..A, TF.. típusú zsalumozgatóknál. Anyaga: galvanizált acél (horganyzott), nettó súlya: 65 gramm.

Részletesen
