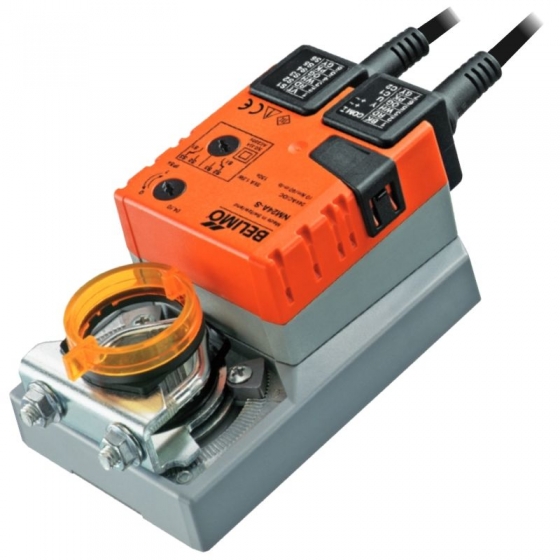

Belimo NM24A-S zsalumozgató motor, 24 V (10 Nm; 2 m²-ig)

Általános leírás a Belimo NM 24A, NM 230A, NM 24A-S és NM 230A-S típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 10 Nm
• Névleges feszültség: NM 230A-(S) 230 V AC
• Névleges feszültség: NM 24A-(S) 24V AC/DC
• Szabályzás : nyit/zár, vagy 3 pont szabályzás
• Segédkapcsoló (csak az NM...S-nél): 1 x SPDT, 1 mA 3 (0,5) A, AC 250 V (0 - 100% állítható)

Kiegészítők (opcionális):

• Segédkapcsolók, S1A vagy S2A (csak az NM...A típusokhoz)
• Tengelyhosszabbító, AV8-25

Műszaki adatok:

• Teljesítmény felvétel:
  • Üzemi: 2.5 W a névleges nyomaték esetén NM 230A / 1,5 W @ névleges nyomaték esetén NM 24A
  • Nyugalmi állapotban: 0.6 W NM 230A / 0.2 W NM 24A
  • Kábel méretezéshez: 6 VA NM 230A / 4 VA NM 24A
• Forgásirány: az óramutató járásával ellentétesen, 0 vagy 1
• Kézi vezérlés: a hajtómű reteszelése a gomb lenyomásával kioldható
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót elérte
• Futási idő: 150 sec.
• Hangteljesítmény szint: maximum 35 dB (A)
• Pozíció kijelzése: mechanikus
• Védettség: IP54 minden helyzetben

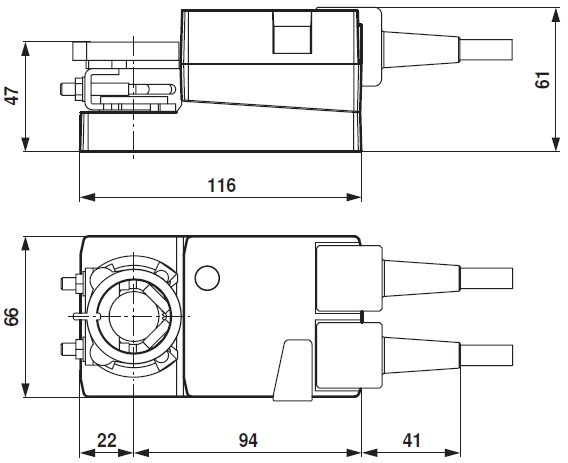

Geometriai méretek (NM 24A-S; NM 230-SA)

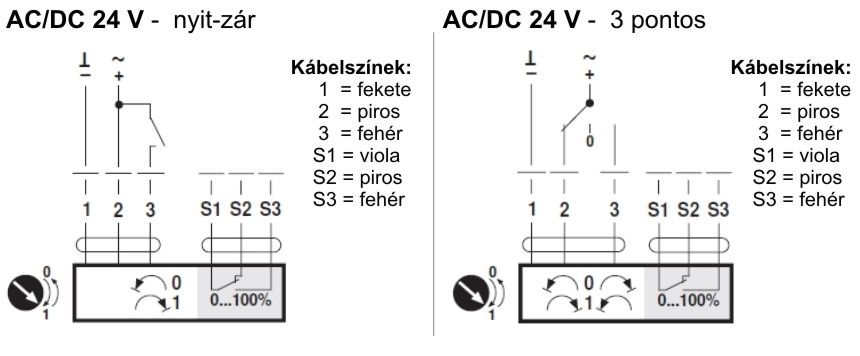

Kapcsolási vázlat (NM 24A-S)
