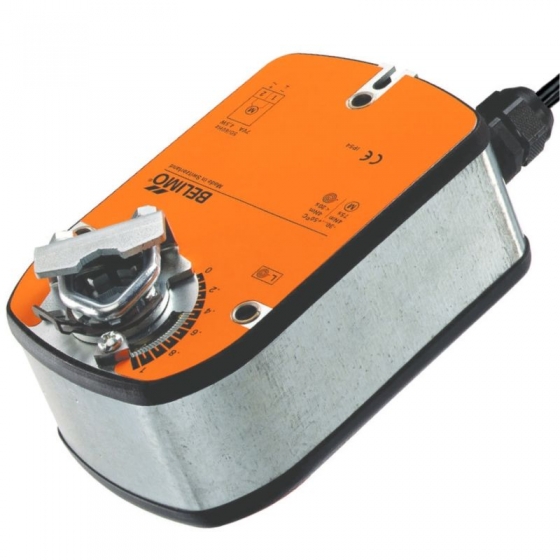

Belimo LF24-SR rugóvisszatérítéses zsalumozgató, 24 V (4 Nm; 0,8 m²-ig)

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 4 Nm
• Névleges feszültség: 24V AC/DC
• Szabályzás: folyamatos, standard szabályzó jel DC 0-10V, pozíció visszajelzés DC 2-10V
• A mért feszültség lehetővé teszi a zsalu pozíciójának (0-100%) elektromos jellé alakítását, és egy ellenőrző jelet ad a többi mozgató felé

Kiegészítők:

• Pozícionálók - SGA24 / SGF24
• K6-1 - rögzítő klipsz 16 - 20 mm átmérőjű tengelyhez
• TRAFO D - transzformátorok 230V / 24 V AC
• ZG-LF1 - kiegészítők LF zsalumozgató tengelyrögzítéséhez
• KG 8 - gömbcsukló Belimo zsalumozgató motorhoz
• KH 8 - univerzális mozgató kar Belimo zsalumozgató motorhoz

Műszaki adatok:

• Teljesítmény felvétel:
  • Üzemi: 2.5 W a névleges nyomaték esetén
  • Nyugalmi állapotban: 1 W
  • Kábel méretezéshez: 4 VA
• Szabályzás:
  • Szabályzó jel Y: DC 0-10 V, szokványos bemeneti impedancia 100 kΩ
  • Működési tartomány: DC 2-10 V
• Pozíció visszajelzés (feszültség mérése): DC 2-10 V, max. 1 mA
• Pozíció pontossága: ± 5%
• Forgásirány: megfordítható (beépítés szerint)
• Forgásirány: Y=0 V esetén: a kapcsoló helyzete 0 resp. 1
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót elérte
• Futásidő (motor): 150 sec. / 90°
• Futásidő (rugó visszatérítés): <20 sec. / 90°
• Hangteljesítmény szint: max. 30 dB
• Védettség: IP54 minden helyzetben

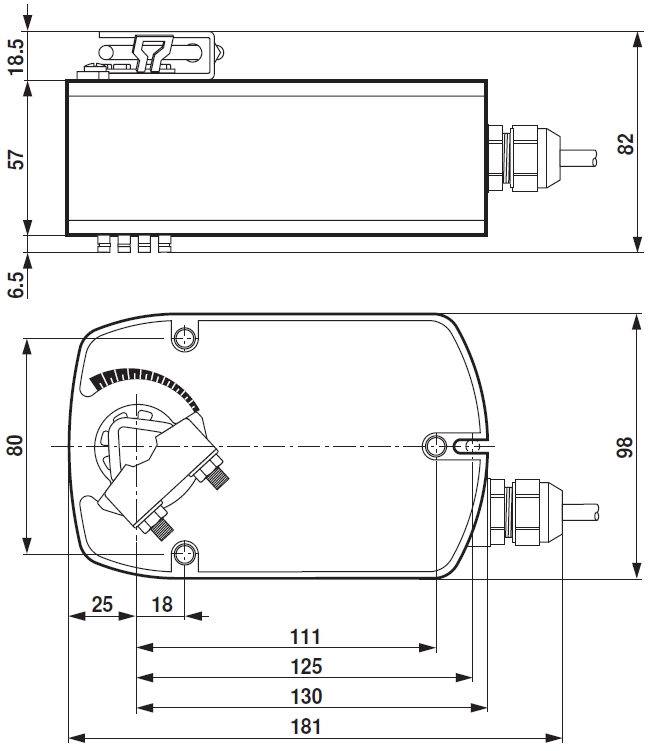

Geometriai méretek

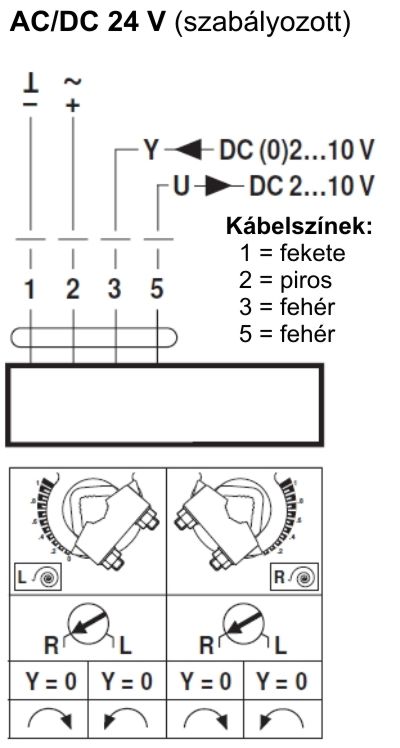

Kapcsolási vázlat
