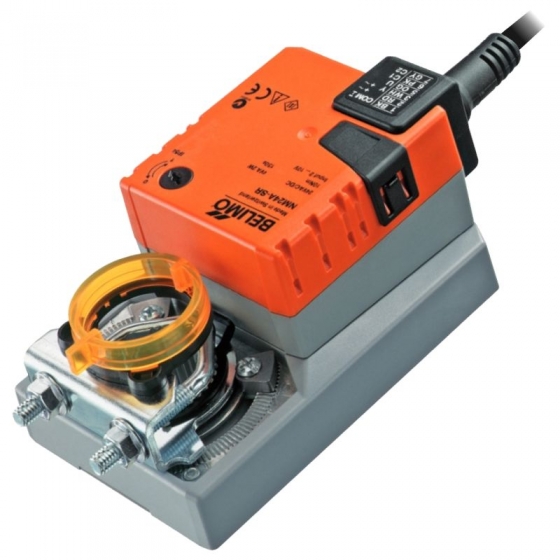

Belimo SM24A-SR zsalumozgató motor, 24 V (20 Nm; 4 m²-ig)

Általános leírás a Belimo SM 24A-SR és SM 230 A-SR típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 20 Nm
• Névleges feszültség: 230 V AC (SM230ASR)
• Névleges feszültség: 24V AC/DC (SM24A-SR)
• Szabályzás: folyamatos, standard szabályzó jel DC 0-10V, pozíció visszajelzés DC 2-10V
• A mért feszültség lehetővé teszi a zsalu pozíciójának (0-100%) elektromos jellé alakítását, és egy ellenőrző jelet ad a többi mozgató felé

Tartozékok, kiegészítők:

• Segédkapcsolók, S1A vagy S2A

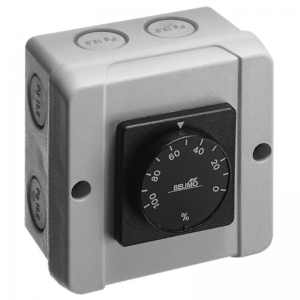

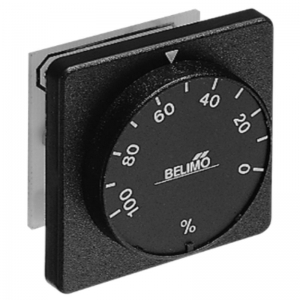

• Pozícionálók, SGA24 / SGF24
• Tengely hosszabbítók, AV8-25

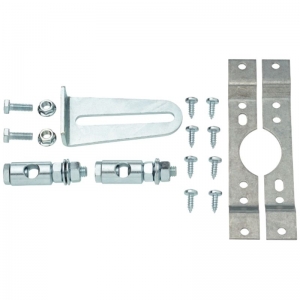

• ZG-SMA tengelyrögzítő

Műszaki adatok:

• Teljesítmény felvétel:

              1; Üzemi: 2 W a névleges nyomaték esetén SM230ASR / 2 W a névleges nyomaték esetén SM24A-SR

              2; Nyugalmi állapotban: 0.2 W

              3; Kábel méretezéshez: 4 VA

• Szabályzás:

              1; Szabályzó jel Y: DC 0-10 V, szokványos bemeneti impedancia 100 kΩ

              2; Működési tartomány: DC 2-10 V

• Pozíció visszajelzés (feszültség mérése): DC 2-10 V, max. 1 mA
• Pozíció pontossága: +/- 5%
• Forgásirány: az óramutató járásával ellentétesen, 0 / 1
• Forgásirány Y=0 V esetén: a kapcsoló helyzete 0 resp. 1
• Kézi vezérlés: a hajtómű reteszelése a gomb lenyomásával kioldható
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót elérte
• Futási idő: 150 sec.
• Hangteljesítmény szint: maximum 45 dB
• Védettség: IP54 minden helyzetben

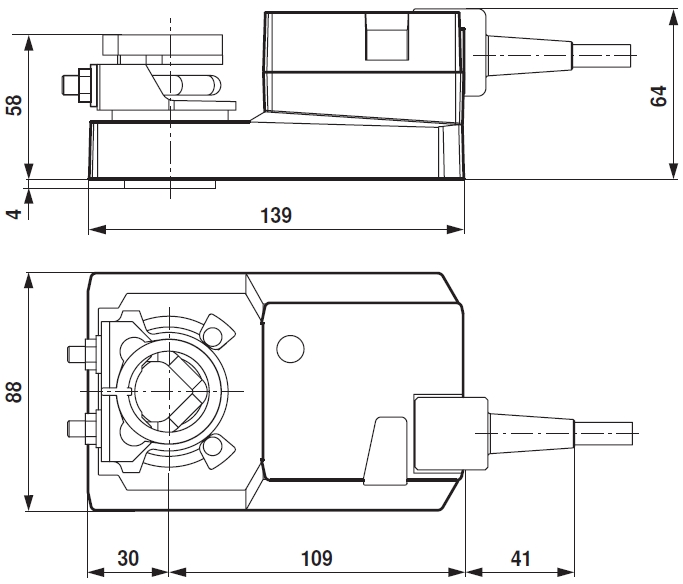

Geometriai méretek (SM24A-SR)

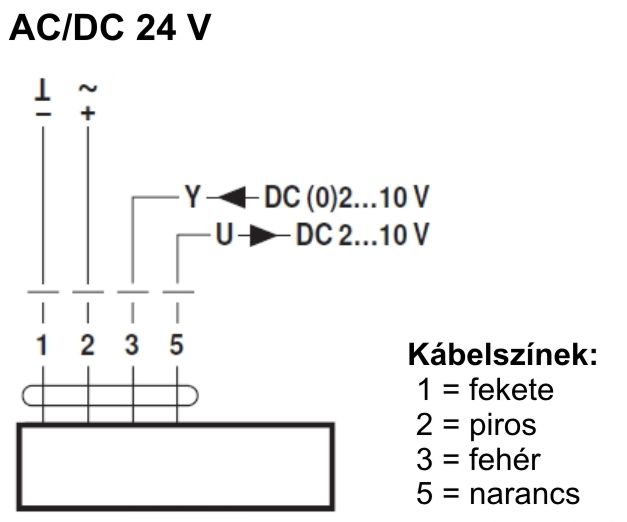

Kapcsolási vázlat (SM24A-SR)
