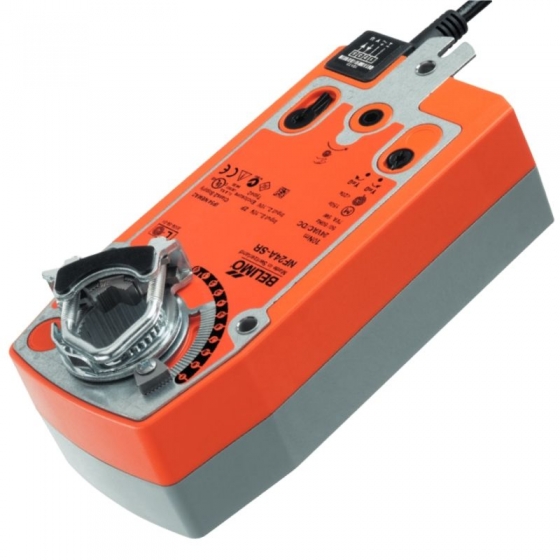

Belimo NF24A-SR rugóvisszatérítéses zsalumozgató, 24 V (10 Nm; 2 m²-ig)

Gyártmány:

• Belimo

Alkalmazási terület:

• Fagyvédelmi zsalukhoz

Műszaki jellemzők:

• Nyomaték: 10 Nm
• Névleges feszültség: 24V AC/DC
• Szabályzás: folyamatos, standard szabályzó jel DC 0-10V, pozíció visszajelzés DC 2-10V
• A mért feszültség lehetővé teszi a zsalu pozíciójának (0-100%) elektromos jellé alakítását, és egy ellenőrző jelet ad a többi mozgató felé

Kiegészítők:

• TRAFO D transzformátorok 230V / 24 V AC
• SGA-24 / SGE-24 / SGF-24 pozicionálók
• ZG-LF1 kiegészítők LF zsalumozgató tengelyrögzítéséhez
• KG 8 gömbcsukló Belimo zsalumozgató motorhoz
• KH 8 univerzális mozgató kar Belimo zsalumozgató motorhoz

Műszaki adatok:

• Teljesítmény felvétel:

              1; Üzemi: 3,5 W a névleges nyomaték esetén

              2; Nyugalmi állapotban: 2,5 W

              3; Kábel méretezéshez: 5,5 VA

• Szabályzás:

              1; Szabályzó jel Y: DC 0-10 V, szokványos bemeneti impedancia 100 kΩ

              2; Működési tartomány: DC 2-10 V

• Pozíció visszajelzés (feszültség mérése): DC 2-10 V, max. 0.5 mA
• Pozíció pontossága: ± 5%
• Forgásirány: megfordítható (beépítés szerint)
• Forgásirány: Y=0 V esetén: a kapcsoló helyzete 0 resp. 1
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót elérte
• Futásidő (motor): 150 sec. / 90°
• Futásidő (rugó visszatérítés): <20 sec. / 90°
• Hangteljesítmény szint: max. 40 dB
• Védettség: IP54 minden helyzetben

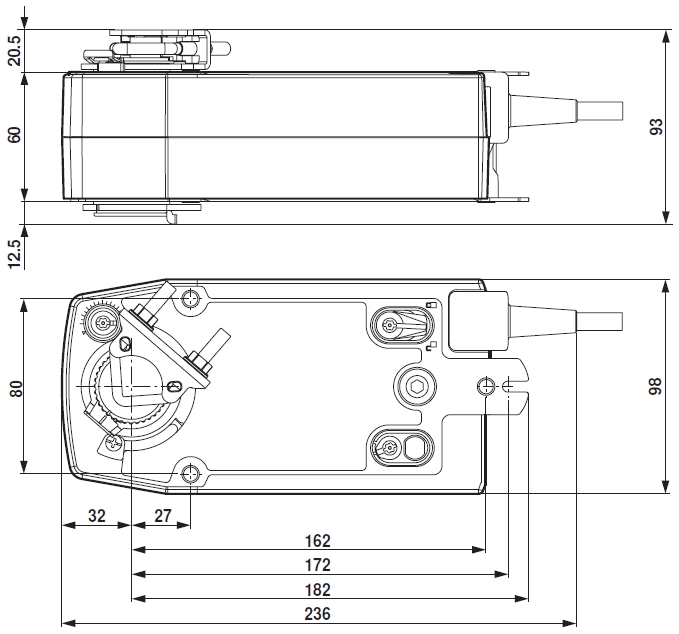

Geometriai méretek

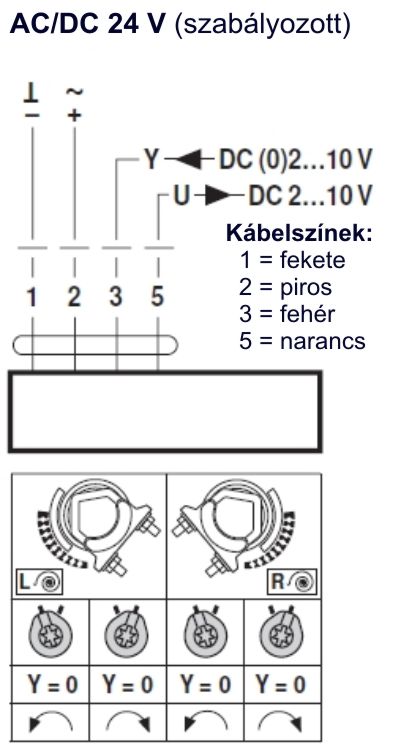

Kapcsolási vázlat

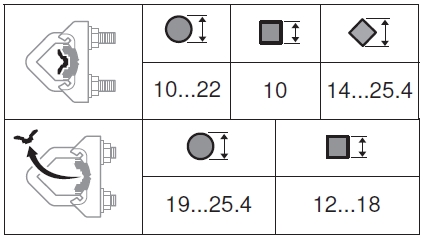

Befogási tartomány
