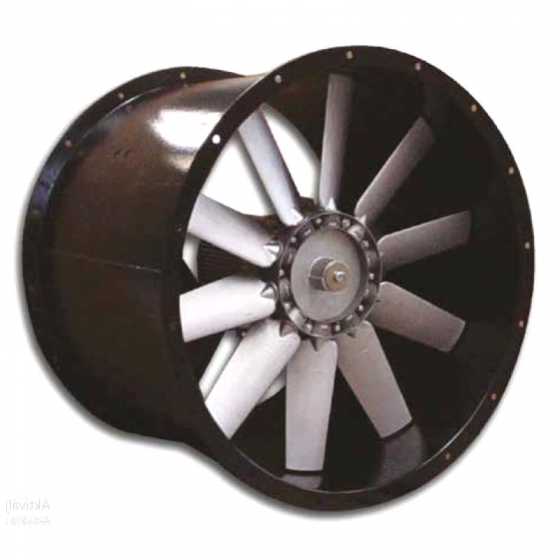

DUCT-M STANDARD csőperemes axiál ventilátorok (3.500 - 115.000 m³/h) - MINTA

Ez egy úgynevezett "Egyedi árképzésű, ár nélkül közzétett termék", melynek árát és szállítási idejét csak a műszaki tartalom pontosítását követően tudjuk az Ön részére - egy árajánlat formájában - elküldeni. Ennek több oka is lehet.

  • Vannak olyan - sokféle méretben és kivitelben megrendelhető - termékek (ezekből fajtánként csak egy-egy darab van fent a webáruházunkban és a megnevezésük végére írt "MINTA" szóval jelöljük őket), amelyeknél az árajánlat elkészítése előtt be kell kérjük Öntől azokat az adatokat (méretek, anyagminőség, gépeknél műszaki elvárások és egyéb paraméterek), amelyek a pontos ajánlatkészítéshez szükségesek.
  • Olyan termékeket is forgalmazunk, amelyek ugyan szabványos kialakítású árucikkek és webáruházunkban minden méretben és kivitelben fent vannak, azonban olyan ritkán rendelnek belőlük, hogy azok ára még a gyártók árlistáiban sem szerepel, vagy amelyek ára az Euro árfolyam-változásának is függvénye. Így - ha egy ilyen termékre kér árajánlatot - annak aktuális árát és szállítási idejét mi magunknak is meg kell kérdeznünk a beszállítónktól.

A normál árucikkekkel ellentétben az egyedi árképzésű termékek nem rakhatók a kosárba (e termékeknél nem található a "Kosárba" gomb) helyette a következők szerint tud rájuk árajánlatot kérni:

  • A termék részletes termékoldalán kattintson a kicsit lejjebb található, narancssárga színű „Egyedi ajánlatkérés” gombra!
  • Mivel Ön a webáruházunkban regisztrált vevőként bejelentkezve nézelődik, a rendszerünk felismeri Önt és az ajánlatkéréséről automatikusan egy értesítést küld a számunkra (és Önnek is).
  • Ugyanezzel a módszerrel (narancssárga Egyedi árajánlatkérés gomb) egymás után több, tetszőleges számú termékünkről is árajánlatot tud kérni.
  • Ezt követően rövid időn belül felvesszük Önnel a kapcsolatot (felhívjuk Önt, vagy e-mailt írunk Önnek).
  • Leegyeztetjük az Ön által kért termék(ek) pontos műszaki paramétereit, illetve a beépítéssel és üzemeltetéssel kapcsolatos egyéb információkat.
  • Ha vannak kérdései, megválaszoljuk azokat.
  • Az Öntől beszerzett méretek és egyéb információk alapján, egy igényeinek megfelelő árajánlatot küldünk e-mailben.
  • Az általunk kiadott és az Ön igényeire igazított egyedi árajánlat a termék(ek) árán felül, az általunk vállalt szállítási határidőt és az esetleges egyéb költségeket (szállítási költség, beüzemelés díja, stb.) is pontosan tartalmazza.
  • Ha az árajánlatunk megfelelő, kérjük ne felejtsen el számunkra válasz e-mailt küldeni és abban a megrendelését megerősíteni!
Szállítási idő: 5 - 8 hét

Ez a termék sem a mi raktárunkban, sem a beszállítóinknál nincs készleten, így kifejezetten az Ön megrendelésére gyártatjuk le, illetve szerezzük be. Szállítási ideje rendszerint 5 - 8 hét, ami attól függően változik (akár 5 hétnél kevesebb is lehet), hogy van-e készleten belőle a gyárban, illetve ha épp nincs, akkor azt hány nap alatt képesek legyártani, majd a szállítmány milyen módon és mennyi idő alatt érkezik meg hozzánk. Ahhoz hogy mindezt megtudjuk, a terméket mi magunknak is meg kell rendelnünk az importőrtől, akinek a részünkre küldött megrendelés visszaigazolása már a pontos szállítási határidőt fogja tartalmazni. Ezt a pontos szállítási határidőt e-mailben mi is kiközöljük Ön felé, amit vagy elfogad, vagy megrendelését - az általunk való kiközlést követő 1 napon belül - mindenféle kötelezettség nélkül lemondhatja (írásban).

Figyelem! Ezt a terméket nem tartjuk raktáron. Ha rendel belőle, megrendelését előreutalással kell kifizetnie!
Figyelem! Ha Ön e termék házhozszállítását kéri, akkor a szállítási költségről hamarosan egy egyedi árajánlatot küldünk e-mailben, de választhatja az áru békéscsabai boltunkban történő személyes átvételét is. Miért kell e terméknél egyedi árajánlat a szállításra?
Figyelem! Az adószámmal rendelkező vállalkozások és közintézmények nagykereskedelmi áron történő vásárlásához regisztráció / bejelentkezés szükséges!
  • Termék cikkszám: I060251312MAK

Standard (azaz csak tiszta levegő szállítására alkalmazható, nem füstelszívó és nem robbanásbiztos) kivitelű csőperemes axiál ventilátorok, 14-féle átmérőben (NA310 - NA1400 mm), többféle ház- és motorvariációban, ipari felhasználásra, -20°C és +50°C között. Bármelyik DUCT-M ventilátorra is kér tőlünk árat, az árajánlatunk a ventilátoron kívül annak tartozékait (alaptest, tartóláb, beszívó kúp, ellenkarima, flexibilis csatlakozó, benyúlás elleni védőrács), szállítási idejét és árait is tartalmazza majd.

Leírás



Alkalmazási terület:

  • A DUCT-M STANDARD ventilátorok olyan esetekben használatosak, ahol relatív nagy légmennyiség és kis légcsatorna ellenállás szükséges. PL: hajózási és bányászati felhasználás, hűtőtornyok, hővisszanyerők, transzformátora állomások szellőztetése és hűtése, általános szellőztetésre és elszívásra
  • Magas légcsatorna ellenállás esetén lehetséges un. multi-stage rendszerű (két ventilátor egymással szemben fordítva) készülékek gyártása. Ezzel a megoldással a mozgási energia kinyerhető és átalakítható nyomási energiává, így 2,7-szer magasabb nyomást lehet elérni, mint az azonos átmérőjű egyszeri berendezéssel
  • Magas élettartamú, golyóscsapágyazású motor (40 000 óra)

Kivitel:

  • A ház epoxy gyantával bevont horganyzott acélból készül
  • A karimák az UNI-ISO 6580/EUROVENT 1 -2 előírásnak megfelelően kerülnek kialakításra
  • A statikusan és dinamikusan kiegyensúlyozott nagy hatásfokú járókerék műanyagból, vagy fröccsöntött alumíniumból készül, állítható szögű lapátokkal
  • Az agy szintén fröccsöntött alumíniumból készül az UNI ISO 1940 előírásnak megfelelően
  • Aszinkron motor, "F" szigetelési osztályú, IP55 védettségű, EFF2 kimenet, S1 szervizelés, B2 kialakítás, IEC/EEC (UNEL-MEC) előírás szerinti felépítés 4-es kivitel (járókerék közvetlenül a motortengelyre ékelve)
  • Alkalmazási léghőmérséklet: -20°C és +50°C között
  • Levegőáramlás a motortól a járókerék felé ("A")
  • Levegőáramlás a járókerék felől a motor irányába ("B")
  • Motorok pólusszáma: 2, 4, 6 és 8.

Elektromos betáplálás:

  • Három fázisú kivitel: 400 Volt - 3 fázis ("T")
  • Egy fázisú kivitel: 230 Volt - 1 fázis ("M")
  • Frekvencia: 50 Hz

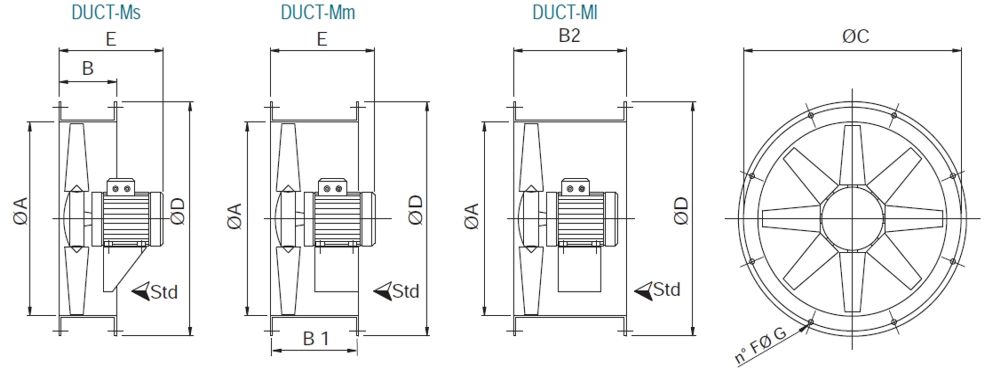

Méret-opciók:

  • DUCT-Ms - rövid burkolat: a motor részben túlnyúlik a hátsó rögzítőperemen
  • DUCT-Mm - közepes hosszúságú ház: szinte teljesen zárt motor, a járókerék a burkolat hosszán belül helyezkedik el
  • DUCT-MI - hosszú burkolat: a járókerék és a motor teljesen zárt a ház teljes hosszában

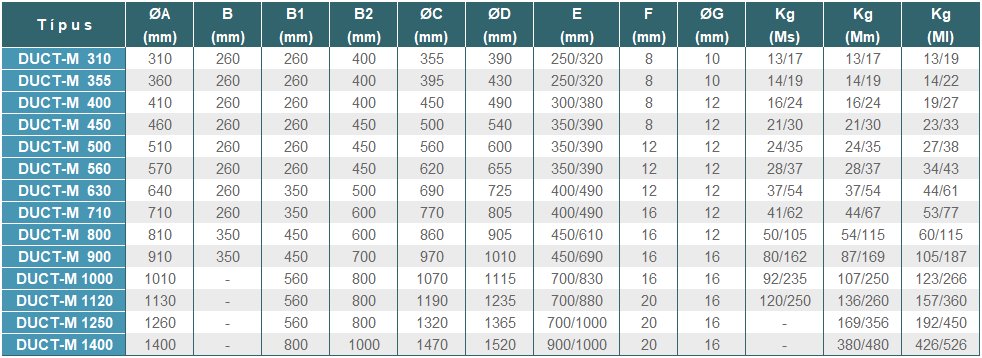

Geometriai méretek

DUCT-M standard

DUCT-M standard

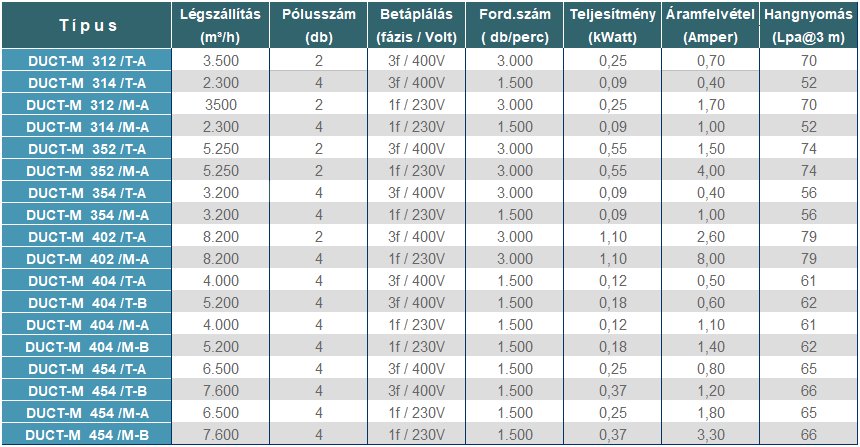

Műszaki adattáblázat

DUCT-M műszaki adattáblázat







Tartozékok, kiegészítők (opcionális):

  • Beszívókúp (vagy elszívókúp) - IN-DU
  • Flexibilis rezgéscsillapító - FC-DU
  • Benyúlás elleni védőrács - FPG-DU
  • Ellenkeret (vagy ellenkarima) - CF-DU
  • Tartóláb (vagy szerelőláb) - FF-DU
  • Fordulatszám szabályzó(k) - BTRS (egy fázisnál), vagy ACH frekvencia váltó (több fázis esetén)
  • (Abban az esetben, ha a ventilátor fordulatszámát szabályozni szeretnék, úgy a fordulatszám szabályzó  KÖTELEZŐ TARTOZÉK!
  • Visszacsapó szelep (más-más típust igényel a vízstintes, illetve a függőleges beépítés)







Segédlet a kiválasztáshoz

  1. Beépítési keresztmetszet: a gépészeti terv szerint csatlakozik-e. és ha igen, akkor milyen névleges átmérőjű szellőzőcső a ventilátorhoz  (NA ... mm)
  2. A terv szerint vízszintes, vagy függőleges lesz a ventilátor helyzete
  3. Milyen legyen a tervezett ventilátor házának a hossza (lásg fentebb a "Geometriai méretek" menüpontot)
  4. Terv szerinti statikus nyomás Pascal-ban megadva (Pa)
  5. A ventilátortól elvárt (terv szerinti, kiszámított) légszállítási igény (... m³/h)
  6. Milyen elektromos erő-bevitellel lehet számolni (230Volt ac 1fázis 50Hz, vagy 400Volt ac 3fázis 50Hz)
  7. A fentebb látható tartozékok közül melyek lettek betervezve, illetve melyekre tartanak igényt

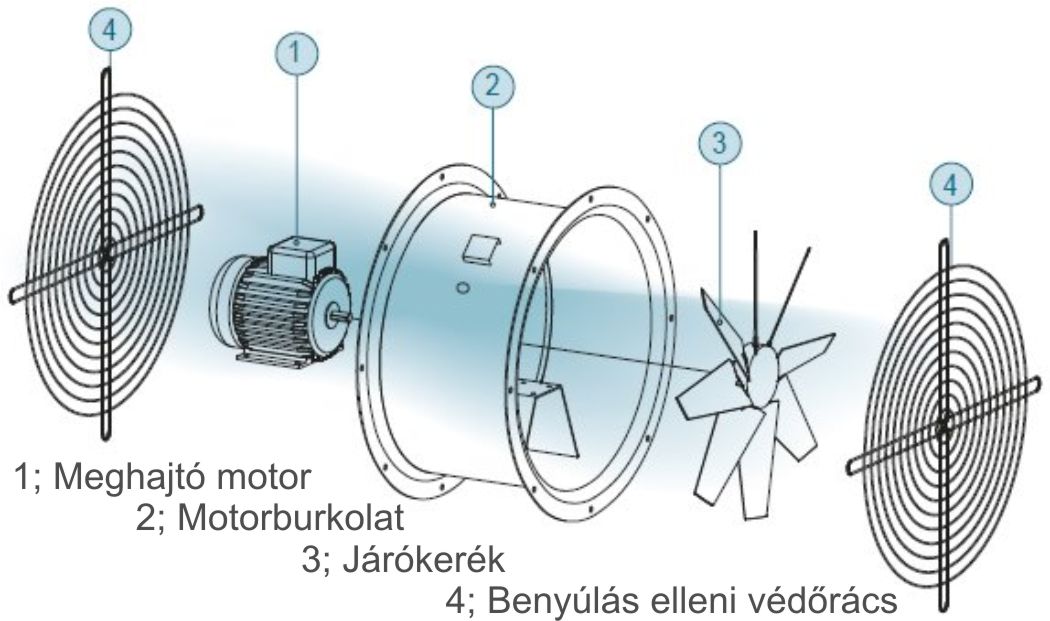

Felépítési ábra

DUCT-M standard
