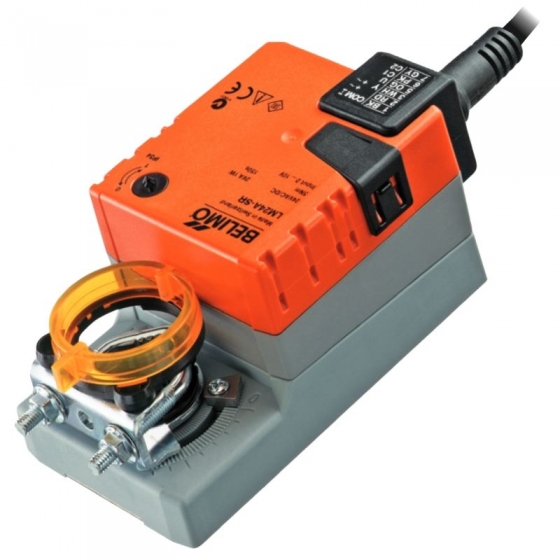

Belimo LM24A-SR zsalumozgató motor, 24 V (5 Nm; 1 m²-ig)

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 5 Nm
• Névleges feszültség: 24V AC/DC

Szabályzás:

• Folyamatos, standard szabályzó jel DC 0-10V, pozíció visszajelzés DC 2-10V
• A mért feszültség U lehetővé teszi a zsalu pozíciójának (0-100%) elektromos jellé alakítását, és egy ellenőrző jelet ad a többi mozgató felé

Kiegészítők (opcionális):

• Segédkapcsolók, S1A (1) vagy S2A (2)
• Pozícionálók, SGA24 / SGF24
• Tengely hosszabbítók, AV8-25

Műszaki adatok:

• Teljesítmény felvétel:
  • Üzemi: 1 W a névleges nyomaték esetén
  • Nyugalmi állapotban: 0.2 W
  • Kábel méretezéshez: 2 VA
• Szabályzás:
  • Szabályzó jel Y: DC 0-10 V, szokványos bemeneti impedancia 100 kΩ
  • Működési tartomány: DC 2-10 V
• Pozíció visszajelzés (feszültség mérése): DC 2-10 V, max. 1 mA
• Pozíció pontossága: +/- 5%
• Forgásirány: az óramutató járásával ellentétesen, 0 / 1
• Forgásirány Y=0 V esetén: a kapcsoló helyzete 0 resp. 1
• Kézi vezérlés: a hajtómű reteszelése a gomb lenyomásával kioldható
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót elérte
• Futási idő: 150 sec.
• Hangteljesítmény szint: maximum 35 dB (A)
• Védettség: IP54 minden helyzetben

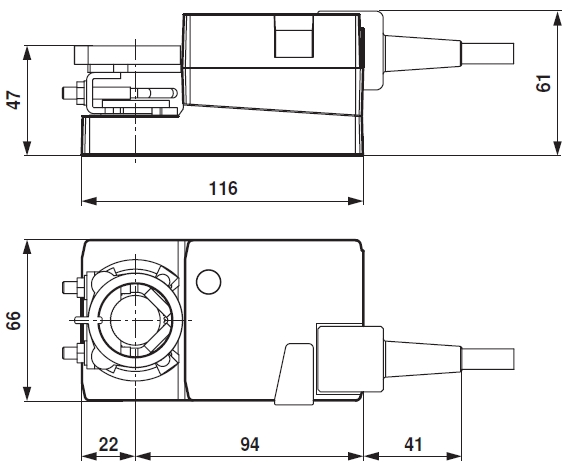

Geometriai méretek

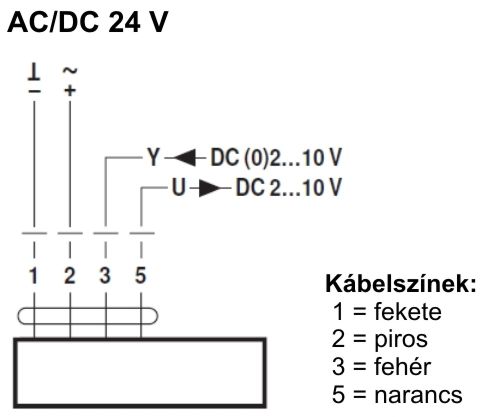

Kapcsolási vázlat
