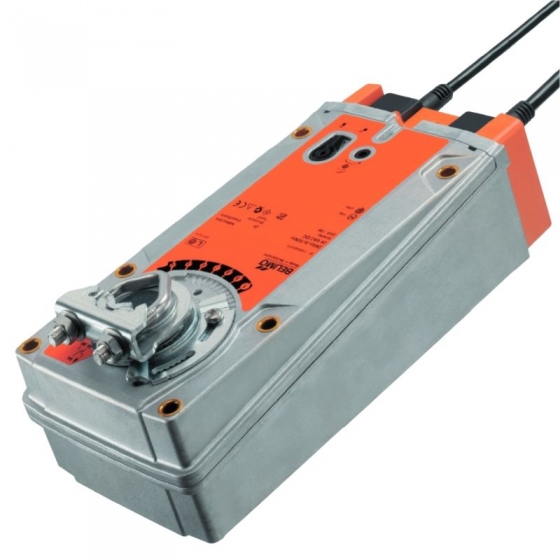

Belimo EF24A-S2 rugóvisszatérítéses zsalumozgató, 24 V (30 Nm; 6 m²-ig)

Általános leírás a Belimo EF 24A, EF 230A, EF 24A-S2 és EF 230A-S2 típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Fagyvédelmi zsalukhoz

Műszaki jellemzők:

• Nyomaték: 30 Nm
• Névleges feszültség: 230 V AC (EF 230A; EF 230A-S2)
• Névleges feszültség: 24 V AC/DC (EF 24A; EF 24A-S2)
• Szabályzás : nyit/zár, rugó visszatérítéssel
• Segédkapcsoló (EF 24A-S2; EF 230A-S2): 2 x SPDT, 1 mA … 3 (0.5) A, AC 250 V (1x fix 10%-on és és 1x 10-90% állítható)

Kiegészítők:

• TRAFO D transzformátorok 230V / 24 V AC (EF 24A; EF 24A-S2)

Műszaki adatok:

• Teljesítmény felvétel:
  • Üzemi: 9 W a névleges nyomaték esetén (EF 230A; EF 230A-S2)
  • Üzemi: 9,5 W névleges nyomaték esetén (EF 24A; EF 24A-S2)
  • Nyugalmi állapotban: 4.5 W (EF 230A; EF 230A-S2) / 4.5 W (EF 24A; EF 24A-S2)
  • Kábel méretezéshez: 21 VA (EF 230A; EF 230A-S2) / 16 VA (EF 24A; EF 24A-S2)
• Forgásirány: megfordítható (beépítés szerint)
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót elérte
• Futásidő (motor): 75 sec. / 90°
• Futásidő (rugó visszatérítés): <20 sec. / 90°
• Hangteljesítmény szint: max. 71 dB
• Védettség: IP54 minden helyzetben

Geometriai méretek (EF 24A-S2; EF 230A-S2)

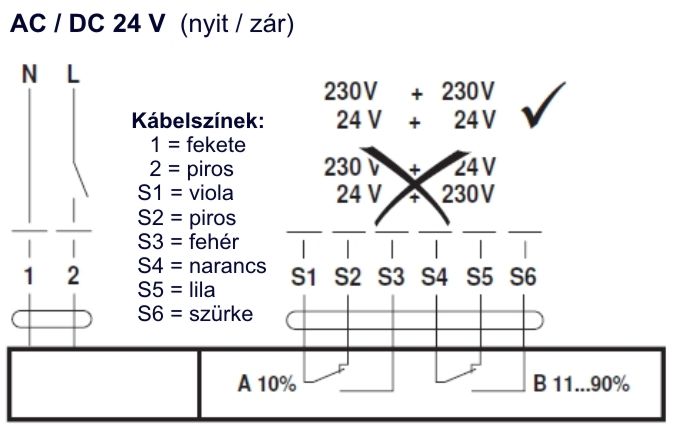

Kapcsolási vázlat (EF 24A-S2)

Befogási tartomány
